Classic AWG16

Classic AWG16 アースケーブル

特徴

アナログプレーヤ（フォノ）用アースケーブルです。コネクターにラグ類とバナナプラグをご用意しました。汎用性が高く工夫次第で様々なアースに使用できます。

硬質メッシュチューブで補強した外径4.5mmのシャープな仕上りですが、導体断面積1.32mm²を確保しています。なお、電源アースでの使用はご遠慮ください。

外径: 4.5mm
構造: メッシュ補強
導体: タフピッチ銅*1
導体断面積: 1.32mm²(#16AWG)

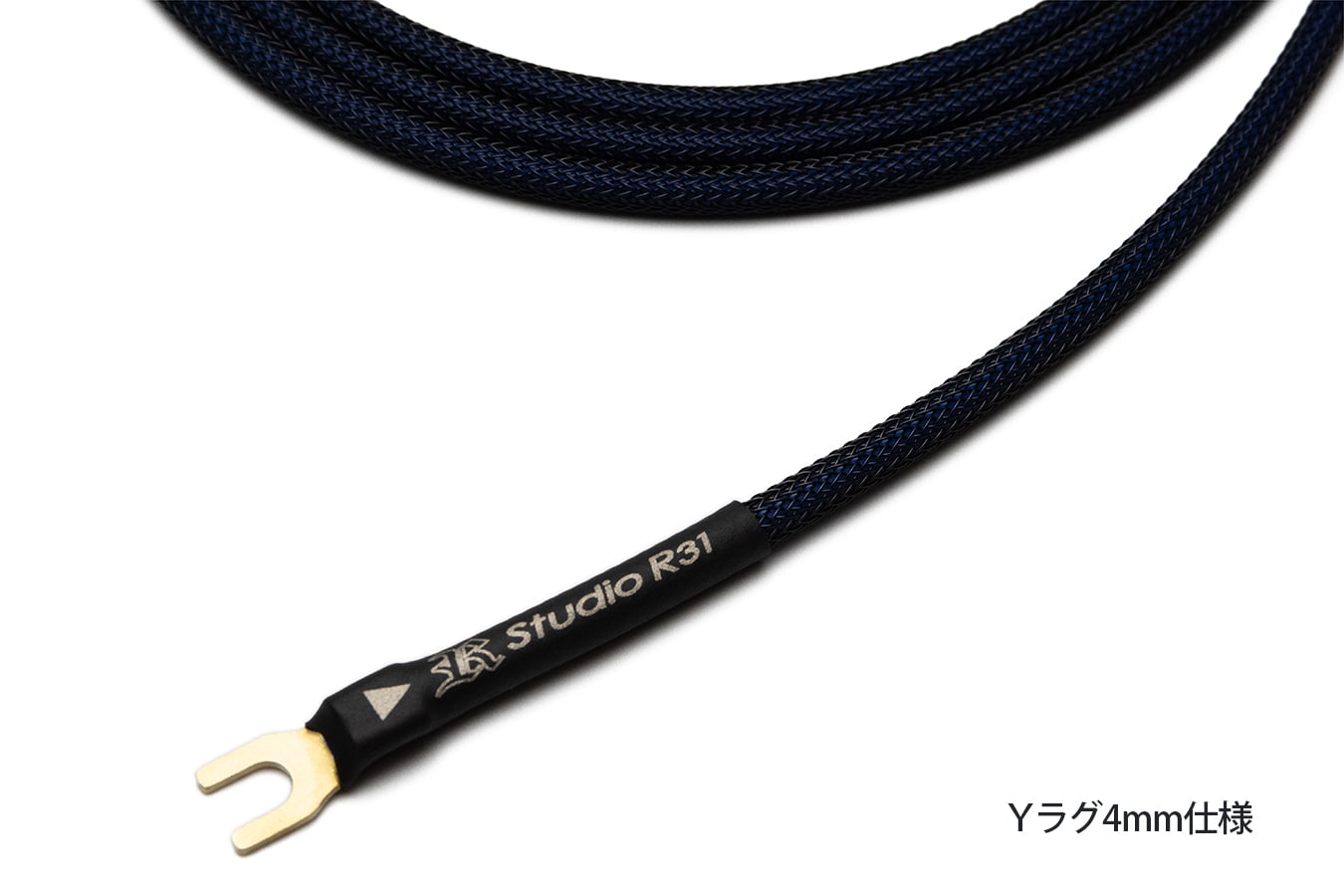

コネクタ: Yラグ4mm、6mm、8mm、ピンタイプラグ、標準バナナプラグ、高品位バナナプラグから選択
端末処理の種類

*1 メーカーより詳細が公開されていませんが、タフピッチ銅(TPC、99.9%以上)相当と思われます。

更新情報

2022-10-16: 仕様変更端末処理にロジウムメッキを追加しました。
2022-06-29: NEWClassic AWG16 アースケーブル販売開始しました。

Classic AWG16 アースケーブル

3,080

Max.5m
メッシュ
プロユース

ケーブル長さ
端末処理1
端末処理2

Yラグ＆ピンタイプラグの無料サンプル請求
端末処理の種類
ケーブル長さの決定方法
ラインナップに含まれない長さの注文方法

用語解説

バナナプラグ
Yラグ
ピンタイプラグ

ジャンパーケーブル

バイワイヤ対応スピーカーにシングルワイヤ接続でパワーアンプと接続する場合は必要になります。

ほとんどのスピーカーには付属しますが、機種によってはジャンパープレート（金属板）やジャンパーバー（金属棒）になります。

シングルワイヤ

シングルワイヤ（仕様）とはアンプ側、スピーカー側ともにプラス（赤）マイナス（黒）一対のスピーカーケーブルのことで、一般的にスピーカーケーブルと言えばこの方式をさします。また、シングルワイヤを使用した接続方法をシングルワイヤ接続または単にシングルワイヤとよぶこともあります。

バイワイヤ

バイワイヤ（仕様）とはアンプ側プラス（赤）マイナス（黒）1組、スピーカー側はにプラス（赤）マイナス（黒）2組のスピーカーケーブルのことをさします。また、バイワイヤを使用した接続方法をバイワイヤ接続または単にバイワイヤとよび、シングルワイヤ接続とくらべ音質向上が期待できます。

バイワイヤ仕様のスピーカーケーブルを使って接続するのが一般的ですが、シングルワイヤ仕様を2セット使用すれば真のバイワイヤ接続が可能です。

バイワイヤ接続にはバイワイヤ対応のスピーカーが必須条件になります。

スーパーバイワイヤ

パワーアンプのスピーカー出力が1組しかない等の制約ある場合、音質向上のためシングルワイヤ仕様を2セット使用したバイワイヤ接続は難しくなります。

そこで、アンプ側の端末処理をあらかじめ一括接続したものをご用意しました。これがスーパーバイワイヤ（仕様）、スタジオR31オリジナルの仕様です。

電気的に一般的なバイワイヤ仕様と同じように使えるので、手軽にシングルワイヤ仕様を2セット使用した真のバイワイヤ接続が可能です。

バイワイヤ接続にはバイワイヤ対応のスピーカーが必須条件になります。

バナナプラグ

内径4mmのターミナルに対応するプラグです。プラグに仕込まれた板バネ等の復元力によって接続を保持する簡単な仕組みが一般的ですが、フルテック製のように締め付けによって保持される少し凝ったものもあります。

Yラグ＆ピンタイプラグの無料サンプルには「バナナプラグ対応か確認できるツール」が同封されています。ぜひご利用ください。無料サンプル請求はこちら

Yラグ

Yラグ対応のスピーカーターミナルに使用でき、ツマミを締め込むことでケーブルを接続します。またの名をスペードラグ。接触面積が大きくターミナルと確実な接続ができるため、他のコネクタより電気的に優れているとされています。

なお、プッシュ式ターミナルや旧式のオーディオ機器ではYラグが使えない場合がありますが、多くの場合ピンタイプラグで対応することができます。

無料サンプル請求はこちら。お気軽にお申し込みください。

ピンタイプラグ

コンパクトオーディオや海外製機器に採用されているプッシュターミナルに対応するコネクタです。また、Yラグやバナナプラグが使用できないスピーカーターミナルの多くで使用可能です。この場合、剥いた電線を刺す穴に挿入してツマミを締め込み接続します（サンプルを使っての確認を強くおすすめします）。

無料サンプル請求はこちら。お気軽にお申し込みください。

端末処理の種類

端末処理はピンタイプラグ、Yラグ4mm、6mm、8mmと高品位バナナプラグ、標準バナナプラグから選択可能です。当店では特別な理由がなければバナナプラグをおすすめしています。

ラグはOFC（Oxygen-Free Copper、無酸素銅、99.95%以上の高純度銅）製圧着端子に、ロジウムメッキ、金メッキをほどこしたスタジオR31オリジナルのカスタムパーツです。専用工具で圧着接続をしてから、芯線露出部の酸化防止ために最低限のハンダにて気密作業をおこなっています。

高品位バナナプラグはフランス製研究機関向けの信頼性の高いパーツで、ニッケルメッキ仕様となります。

標準バナナプラグはスタジオR31完全オリジナルの自信作。高い評価をいただいています。ロジウムメッキ、金メッキから選択可能です。

無料サンプル請求はこちら。お気軽にお申し込みください。

端末処理の種類

with FURUTECHシリーズの端末処理はフルテック製YラグFP-201とバナナプラグFP-202をご用意、それぞれロジウムメッキ仕様、金メッキ仕様より選択可能です。

Yラグは純銅製パイプを成型した厚さ2mmの高剛性構造。内径は8.1mm（実測値）。

バナナプラグは銅合金（おそらく真鍮）製。後部のロッキングピン（ツマミ）を締めるとセンターピンを押し広げて確実な接続が可能です。ただし、ロッキングピンを必要以上に強く締めつけると、バナナプラグやスピーカーターミナルの故障の原因になります。適度に締めつければ、良好な接続がおこなえます。

フルテック製Yラグが使用できるかはサンプルを使って確認が可能です。無料サンプル請求はこちら。お気軽にお申し込みください。

ケーブル長さの決定方法

ケーブルの長さは「できるだけ短く」が鉄則です。しかし、無理に短くするより少し余裕のある方が接続しやすくメンテナンス性が向上します。また、機器の端子類に無理もかかりません。

スピーカーケーブルの場合、具体的には「アンプのスピーカー端子から床面の高さ」＋「水平距離」＋「スピーカーの入力端子から床面の高さ」ですが、「オーディオ機器をラックから引き出してメンテナンスが可能な無理のない長さ」をおすすめします。

ケーブル長さの決定方法

多くのスピーカーにおいて、ジャンパーケーブルの長さは12cmで問題ありません。しかし、両端を違う端末処理にした場合、15cm以上の長さが必要になることがあります。

スピーカーターミナルの形状が特殊なスピーカーでは十分な検討が必要です。

アイコン説明

ハイエンド: 導体に高純度の希少マテリアルを使用した贅沢なシリーズ。
プロユース: プロの現場で活躍するケーブルを使用したシリーズ。高Ｃ／Ｐ。
: シングルワイヤ仕様。一般的なスピーカーケーブルです。
: バイワイヤ仕様。バイワイヤ接続ができます。
: スーパーバイワイヤ仕様。究極のバイワイヤが接続が可能。スタジオR31オリジナル。

ケーブル長さの決定方法

オーディオケーブルは出来るだけ短くするのが鉄則ですが、品質の高いケーブルではあまりこだわる必要はありません。

オーディオ機器のジャックに無理がかからない、ゆったりした長さをおすすめします。

ラインナップに含まれない長さの注文方法

ラインナップに含まれない半端な長さでも、最大長さ以内であれば製作が可能です。ご注文方法は、直近上位の長さを選んでいただき、注文画面の通信欄にご希望の長さを入力してください。

例えば、ご希望の長さが2.3mの場合、2.5mをカートに入れて通信欄に2.3mと入力してください。なお、申し訳ありませんが価格は直近上位の長さとさせていただきます。

最大長さより長尺でも製作可能な場合があります。お気軽にお問い合せください。

ケーブル表面の状態について

当店の取り扱うプロユース（プロ用）ケーブルは商品の性質上、擦りキズやヨレがある場合があります。特に海外製ケーブル（ベルデンなど）は顕著でロットによって状態は大きく異なります。

出荷時、キズ等の確認をおこなっていますが、軽微な場合は当店の判断で出荷させていただいています。何卒ご理解いただきますようお願い申し上げます。

ロジウムメッキと金メッキ

端末処理に使うコネクターの表面処理をロジウムメッキと金メッキから選んでいていただけます（高品位バナナプラグは除く）。オーディオ趣味としては長らく金メッキ処理が主流でしたが、近年ではロジウムメッキ処理が注目され人気を二分しています。

ロジウムメッキの特徴

ハイスピード感、硬質な音質
効果が比較的強く出る傾向がある
高価

金メッキの特徴

ナチュラルに近い音質、暖色
効果が緩やかで使いやすい
リーズナブル

ロジウムメッキと金メッキをミックスして使うのも有効です。この場合、2つの特徴が合わさると言うよりもロジウムメッキの特徴が弱まる感じになります。
